管理渲染管线的状态、资源布局和缓存。更多...

#include <layout.h>

FCT::Layout 的协作图:

类
struct	PassResourceCache
struct	PassResourceState
struct	PipelineCache
struct	ShaderCache
struct	TraditionPipelineState

Public 成员函数
构造与上下文设置
template<typename... Args>
	Layout (FCT::Context *ctx, Args... args)
void	ctx (FCT::Context *ctx)
	重新设置 FCT 上下文。
动态布局配置
void	addVertexLayout (const FCT::VertexLayout &vertexLayout)
	添加一个顶点布局。
void	setPixelLayout (const FCT::PixelLayout &pixelLayout)
	设置像素（片元）着色器的输出布局。
void	addUniformSlot (const UniformSlot &uniformSlot)
	添加一个常量缓冲区（Uniform Buffer）的布局槽位。
void	addTextureSlot (const FCT::TextureSlot &element)
void	addTextureSlot (FCT::TextureElement element)
	添加一个纹理资源槽位。
void	addSamplerSlot (const SamplerSlot &samplerSlot)
	添加一个采样器资源槽位。

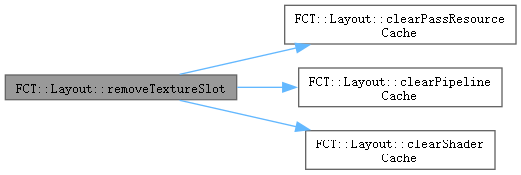

void	removeTextureSlot (const char *name)
	移除一个纹理资源槽位。
void	setFixedImage (std::string name, FCT::Image *image)
	设置一个固定的图像资源，该资源不会在 begin/end 之间被清除。
void	attachPass (std::string passName)
	将此 Layout 附加到一个渲染通道。
资源分配与渲染命令
Uniform	allocateUniform (std::string name)
	根据已定义的 UniformSlot 分配一个 Uniform 实例。
void	begin ()
	开始一个渲染批次。
void	bindUniform (const Uniform &uniform)
	绑定一个 Uniform 常量缓冲区。
void	bindUniform (Uniform *uniform)
void	bindTexture (std::string name, FCT::Image *image)
	绑定一个纹理。
void	bindSampler (std::string name, FCT::Sampler *sampler)
	绑定一个采样器。
void	bindVertexShader (std::string code)
	绑定顶点着色器。
void	bindPixelShader (std::string code)
	绑定像素着色器。
void	bindVertexShader (const ShaderRef &ref)
	通过着色器引用绑定顶点着色器。
void	bindPixelShader (const ShaderRef &ref)
	通过着色器引用绑定像素着色器。
template<typename T>
void	drawMesh (RHI::CommandBuffer cmdBuffer, T mesh)
	绘制一个网格。
template<typename T>
void	drawMesh (RHI::CommandBuffer *cmdBuffer, T &mesh)
	绘制一个网格。
void	end ()
	结束渲染批次。
缓存管理
ShaderRef	cacheVertexShader (const std::string &code)
	预缓存一个顶点着色器并返回其引用。
ShaderRef	cachePixelShader (const std::string &code)
	预缓存一个像素着色器并返回其引用。
void	clearPassResourceCache ()
	清空所有已缓存的 PassResource。
void	clearPipelineCache ()
	清空所有已缓存的渲染管线。
void	clearShaderCache ()
	清空所有已缓存的着色器。

Private 成员函数
template<typename... Args>
void	proccessArgs (FCT::VertexLayout vertexLayout, Args... args)
template<class ... Args>
void	proccessArgs (const std::vector< FCT::VertexLayout > &vertexLayouts, Args... args)
template<typename... Args>
void	proccessArgs (SamplerSlot samplerSlot, Args... args)
template<typename... Args>
void	proccessArgs (PassName passName, Args... args)
template<typename... Args>
void	proccessArgs (uint32_t index, FCT::VertexLayout vertexLayout, Args... args)
template<typename... Args>
void	proccessArgs (FCT::PixelLayout pixelLayout, Args... args)
template<typename... Args>
void	proccessArgs (TextureSlot textureSlot, Args... args)
template<typename... Args>
void	proccessArgs (UniformSlot uniformSlot, Args... args)
void	proccessArgs ()
FCT::PassResource *	getCurrentPassResource ()
FCT::RHI::RasterizationPipeline *	getCurrentPipeline ()
void	bindVertexShader (FCT::VertexShader *shader)
void	bindPixelShader (FCT::PixelShader *shader)
FCT::VertexShader *	allocateVertexShader (std::string code)
FCT::PixelShader *	allocatePixelShader (std::string code)
VertexShader *	getCacheVertexShader (std::string code)
PixelShader *	getCachePixelShader (std::string code)
VertexShader *	getCacheVertexShader (const ShaderRef &ref)
PixelShader *	getCachePixelShader (const ShaderRef &ref)
void	processUnhandledTextureSlots ()
uint32_t	findNextAvailableIndex ()

Private 属性
FCT::Context *	m_ctx
std::map< uint32_t, FCT::VertexLayout >	m_vertexLayouts
std::map< std::string, FCT::ConstLayout >	m_uniformLayouts
FCT::PixelLayout	m_pixelLayout
FCT::ResourceLayout	m_resourceLayout
FCT::ResourceLayout	m_vertexResourceLayout
FCT::ResourceLayout	m_pixelResourceLayout
std::unordered_map< std::string, FCT::Image * >	m_fixedImages
std::map< std::string, Image * >	m_textureFromPass
std::unordered_map< std::string, const char * >	m_textureNames
uint32_t	m_nextAvailableIndex = 0
std::vector< TextureSlot >	m_unhandledTextureSlots
bool	m_hasVertexLayout = false
bool	m_hasPixelLayout = false
FCT::RHI::Pass *	m_pass
PassResourceState	m_passResourceState
TraditionPipelineState	m_pipelineState
PassResourceCache	m_passResourceCache
PipelineCache	m_pipelineCache
ShaderCache	m_shaderCache

详细描述

管理渲染管线的状态、资源布局和缓存。

Layout 是 FCT 库的核心类之一，它封装了与特定渲染效果相关的所有配置，包括顶点布局、资源（纹理、常量缓冲区、采样器）布局、着色器以及其他管线状态。它通过构造函数链式配置，并提供了一套完整的渲染命令接口。

在文件 layout.h 第 61 行定义.

构造及析构函数说明

◆ Layout()

template<typename ... Args>

FCT::Layout::Layout	(	FCT::Context *	ctx,
		Args...	args )

在文件 layout.hpp 第 98 行定义.

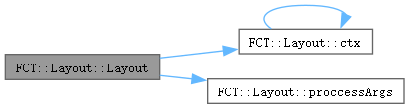

函数调用图:

成员函数说明

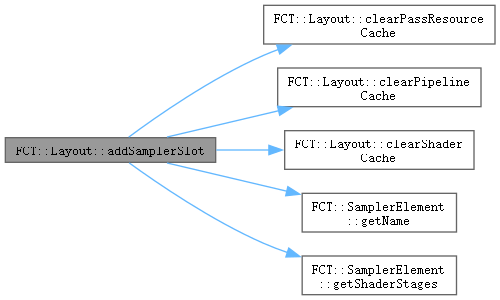

◆ addSamplerSlot()

void FCT::Layout::addSamplerSlot ( const SamplerSlot & samplerSlot )

添加一个采样器资源槽位。

参数

samplerSlot 采样器元素定义。

注解: 修改布局会清空管线和资源缓存。

在文件 layout.cpp 第 65 行定义.

函数调用图:

◆ addTextureSlot() [1/2]

void FCT::Layout::addTextureSlot ( const FCT::TextureSlot & element )

在文件 layout.cpp 第 56 行定义.

函数调用图:

这是这个函数的调用关系图:

◆ addTextureSlot() [2/2]

void FCT::Layout::addTextureSlot ( FCT::TextureElement element )

添加一个纹理资源槽位。

参数

element 纹理元素定义。

注解: 修改布局会清空管线和资源缓存。

在文件 layout.cpp 第 32 行定义.

函数调用图:

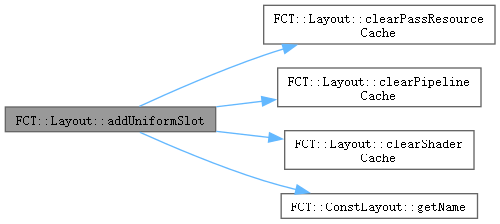

◆ addUniformSlot()

void FCT::Layout::addUniformSlot ( const UniformSlot & uniformSlot )

添加一个常量缓冲区（Uniform Buffer）的布局槽位。

参数

uniformSlot 常量缓冲区的布局定义。

注解: 修改布局会清空管线和资源缓存。

在文件 layout.cpp 第 47 行定义.

函数调用图:

◆ addVertexLayout()

void FCT::Layout::addVertexLayout ( const FCT::VertexLayout & vertexLayout )

添加一个顶点布局。

参数

vertexLayout 顶点布局定义。

注解: 修改布局会清空管线和资源缓存。

在文件 layout.cpp 第 90 行定义.

函数调用图:

◆ allocatePixelShader()

FCT::PixelShader * FCT::Layout::allocatePixelShader ( std::string code )

private

在文件 layout.cpp 第 190 行定义.

这是这个函数的调用关系图:

◆ allocateUniform()

Uniform FCT::Layout::allocateUniform ( std::string name )

根据已定义的 UniformSlot 分配一个 Uniform 实例。

参数

name	UniformSlot 的名称。

返回: 返回一个 Uniform 封装对象，可用于后续数据更新和绑定。

在文件 layout.cpp 第 167 行定义.

◆ allocateVertexShader()

FCT::VertexShader * FCT::Layout::allocateVertexShader ( std::string code )

private

在文件 layout.cpp 第 172 行定义.

这是这个函数的调用关系图:

◆ attachPass()

void FCT::Layout::attachPass ( std::string passName )

将此 Layout 附加到一个渲染通道。

参数

passName 渲染通道的名称。

在文件 layout.cpp 第 132 行定义.

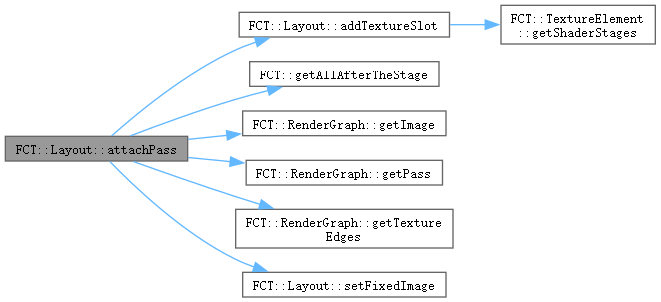

函数调用图:

这是这个函数的调用关系图:

◆ begin()

void FCT::Layout::begin ( )

开始一个渲染批次。

注解: 在调用一系列 bind* 和 draw* 命令之前必须调用此函数。它会重置当前帧的临时绑定状态。

在文件 layout.cpp 第 205 行定义.

◆ bindPixelShader() [1/3]

void FCT::Layout::bindPixelShader ( const ShaderRef & ref )

通过着色器引用绑定像素着色器。

参数

ref	通过 cachePixelShader 获取的着色器引用。

在文件 layout.cpp 第 613 行定义.

函数调用图:

◆ bindPixelShader() [2/3]

void FCT::Layout::bindPixelShader ( FCT::PixelShader * shader )

private

在文件 layout.cpp 第 243 行定义.

◆ bindPixelShader() [3/3]

void FCT::Layout::bindPixelShader ( std::string code )

绑定像素着色器。

参数

code	像素着色器的源码字符串。

在文件 layout.cpp 第 601 行定义.

函数调用图:

这是这个函数的调用关系图:

◆ bindSampler()

void FCT::Layout::bindSampler	(	std::string	name,
		FCT::Sampler *	sampler )

绑定一个采样器。

参数

name	采样器在着色器中的名称。
sampler	指向 FCT::Sampler 对象的指针。

在文件 layout.cpp 第 233 行定义.

◆ bindTexture()

void FCT::Layout::bindTexture	(	std::string	name,
		FCT::Image *	image )

绑定一个纹理。

参数

name	纹理在着色器中的名称。
image	指向 FCT::Image 对象的指针。

在文件 layout.cpp 第 228 行定义.

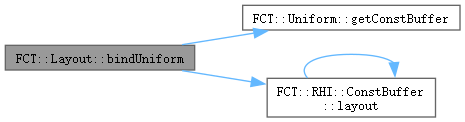

◆ bindUniform() [1/2]

void FCT::Layout::bindUniform ( const Uniform & uniform )

绑定一个 Uniform 常量缓冲区。

参数

uniform 通过 allocateUniform 创建的 Uniform 对象。

在文件 layout.cpp 第 217 行定义.

函数调用图:

◆ bindUniform() [2/2]

void FCT::Layout::bindUniform ( Uniform * uniform )

在文件 layout.cpp 第 223 行定义.

函数调用图:

◆ bindVertexShader() [1/3]

void FCT::Layout::bindVertexShader ( const ShaderRef & ref )

通过着色器引用绑定顶点着色器。

参数

ref	通过 cacheVertexShader 获取的着色器引用。

在文件 layout.cpp 第 607 行定义.

函数调用图:

◆ bindVertexShader() [2/3]

void FCT::Layout::bindVertexShader ( FCT::VertexShader * shader )

private

在文件 layout.cpp 第 238 行定义.

◆ bindVertexShader() [3/3]

void FCT::Layout::bindVertexShader ( std::string code )

绑定顶点着色器。

参数

code	顶点着色器的源码字符串。

在文件 layout.cpp 第 595 行定义.

函数调用图:

这是这个函数的调用关系图:

◆ cachePixelShader()

ShaderRef FCT::Layout::cachePixelShader ( const std::string & code )

预缓存一个像素着色器并返回其引用。

参数

code	像素着色器的 GLSL 源码。

返回: ShaderRef 着色器引用，可用于后续的 bindPixelShader 调用。

在文件 layout.cpp 第 585 行定义.

函数调用图:

◆ cacheVertexShader()

ShaderRef FCT::Layout::cacheVertexShader ( const std::string & code )

预缓存一个顶点着色器并返回其引用。

参数

code	顶点着色器的 GLSL 源码。

返回: ShaderRef 着色器引用，可用于后续的 bindVertexShader 调用。

在文件 layout.cpp 第 575 行定义.

函数调用图:

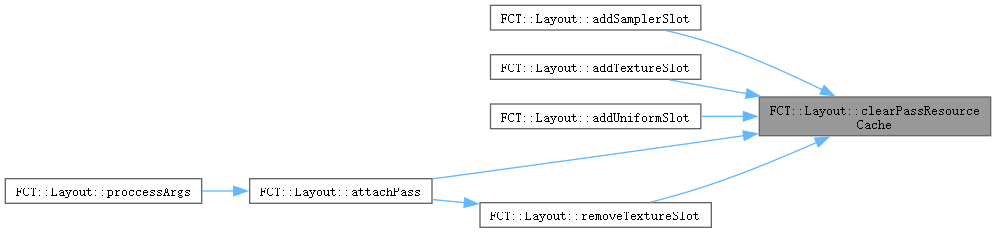

◆ clearPassResourceCache()

void FCT::Layout::clearPassResourceCache ( )

清空所有已缓存的 PassResource。

在文件 layout.cpp 第 634 行定义.

这是这个函数的调用关系图:

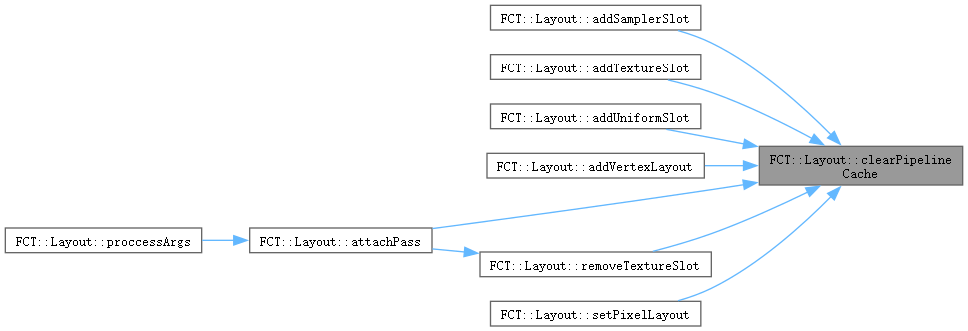

◆ clearPipelineCache()

void FCT::Layout::clearPipelineCache ( )

清空所有已缓存的渲染管线。

在文件 layout.cpp 第 644 行定义.

这是这个函数的调用关系图:

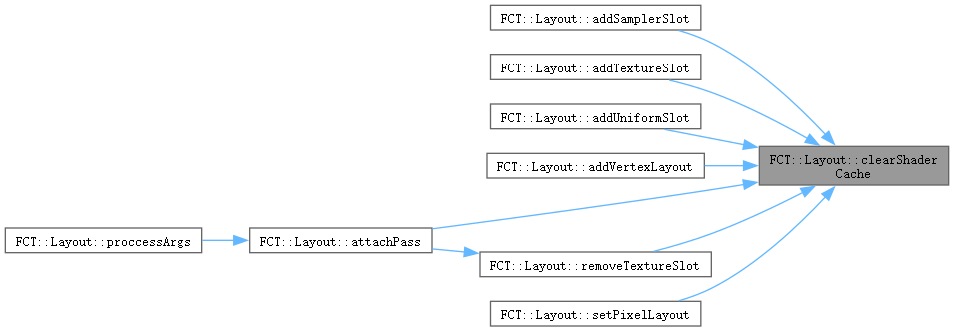

◆ clearShaderCache()

void FCT::Layout::clearShaderCache ( )

清空所有已缓存的着色器。

在文件 layout.cpp 第 654 行定义.

这是这个函数的调用关系图:

◆ ctx()

void FCT::Layout::ctx ( FCT::Context * ctx )

重新设置 FCT 上下文。

参数

ctx	新的 FCT 上下文指针。

在文件 layout.cpp 第 22 行定义.

函数调用图:

这是这个函数的调用关系图:

◆ drawMesh() [1/2]

template<typename T>

void FCT::Layout::drawMesh	(	RHI::CommandBuffer *	cmdBuffer,
		T &	mesh )

绘制一个网格。

模板参数

T	网格类型，通常是 FCT::StaticMesh 或 FCT::DynamicMesh。

参数

cmdBuffer	RHI 命令缓冲区。
mesh	对要绘制的网格对象的引用。

在文件 layout.hpp 第 116 行定义.

函数调用图:

◆ drawMesh() [2/2]

template<typename T>

void FCT::Layout::drawMesh	(	RHI::CommandBuffer *	cmdBuffer,
		T *	mesh )

绘制一个网格。

模板参数

T	网格类型，通常是 FCT::StaticMesh 或 FCT::DynamicMesh。

参数

cmdBuffer	RHI 命令缓冲区。
mesh	指向要绘制的网格对象的指针。

在文件 layout.hpp 第 104 行定义.

函数调用图:

◆ end()

void FCT::Layout::end ( )

结束渲染批次。

注解: 必须与 begin() 配对使用。

在文件 layout.cpp 第 249 行定义.

◆ findNextAvailableIndex()

uint32_t FCT::Layout::findNextAvailableIndex ( )

private

在文件 layout.cpp 第 401 行定义.

这是这个函数的调用关系图:

◆ getCachePixelShader() [1/2]

PixelShader * FCT::Layout::getCachePixelShader ( const ShaderRef & ref )

private

在文件 layout.cpp 第 567 行定义.

函数调用图:

◆ getCachePixelShader() [2/2]

PixelShader * FCT::Layout::getCachePixelShader ( std::string code )

private

在文件 layout.cpp 第 551 行定义.

函数调用图:

这是这个函数的调用关系图:

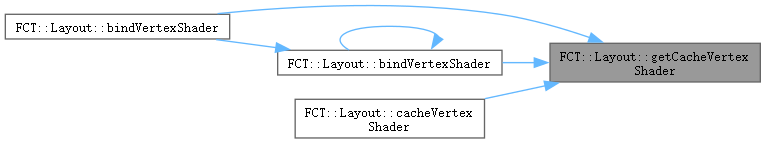

◆ getCacheVertexShader() [1/2]

VertexShader * FCT::Layout::getCacheVertexShader ( const ShaderRef & ref )

private

在文件 layout.cpp 第 559 行定义.

函数调用图:

◆ getCacheVertexShader() [2/2]

VertexShader * FCT::Layout::getCacheVertexShader ( std::string code )

private

在文件 layout.cpp 第 543 行定义.

函数调用图:

这是这个函数的调用关系图:

◆ getCurrentPassResource()

FCT::PassResource * FCT::Layout::getCurrentPassResource ( )

private

在文件 layout.cpp 第 409 行定义.

函数调用图:

这是这个函数的调用关系图:

◆ getCurrentPipeline()

FCT::RHI::RasterizationPipeline * FCT::Layout::getCurrentPipeline ( )

private

在文件 layout.cpp 第 428 行定义.

这是这个函数的调用关系图:

◆ proccessArgs() [1/9]

void FCT::Layout::proccessArgs ( )

private

在文件 layout.cpp 第 14 行定义.

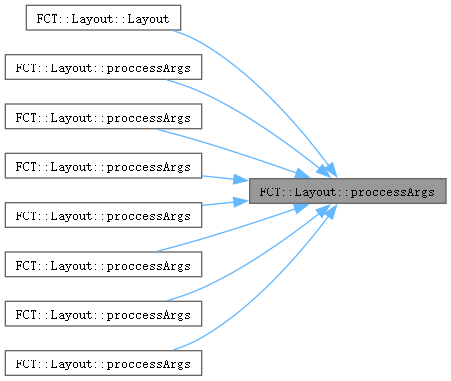

这是这个函数的调用关系图:

◆ proccessArgs() [2/9]

template<typename ... Args>

void FCT::Layout::proccessArgs	(	const std::vector< FCT::VertexLayout > &	vertexLayouts,
		Args...	args )

private

在文件 layout.hpp 第 23 行定义.

函数调用图:

◆ proccessArgs() [3/9]

template<typename ... Args>

void FCT::Layout::proccessArgs	(	FCT::PixelLayout	pixelLayout,
		Args...	args )

private

在文件 layout.hpp 第 74 行定义.

函数调用图:

◆ proccessArgs() [4/9]

template<typename ... Args>

void FCT::Layout::proccessArgs	(	FCT::VertexLayout	vertexLayout,
		Args...	args )

private

在文件 layout.hpp 第 14 行定义.

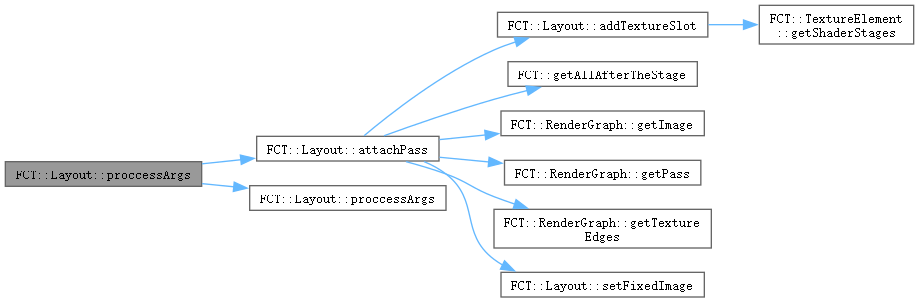

函数调用图:

◆ proccessArgs() [5/9]

template<typename ... Args>

void FCT::Layout::proccessArgs	(	PassName	passName,
		Args...	args )

private

在文件 layout.hpp 第 54 行定义.

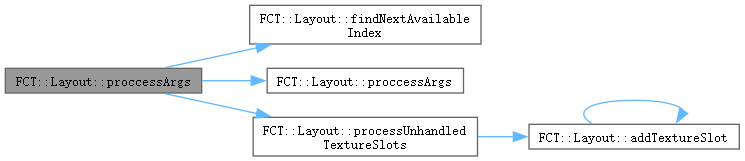

函数调用图:

◆ proccessArgs() [6/9]

template<typename ... Args>

void FCT::Layout::proccessArgs	(	SamplerSlot	samplerSlot,
		Args...	args )

private

在文件 layout.hpp 第 36 行定义.

函数调用图:

◆ proccessArgs() [7/9]

template<typename ... Args>

void FCT::Layout::proccessArgs	(	TextureSlot	textureSlot,
		Args...	args )

private

在文件 layout.hpp 第 83 行定义.

函数调用图:

◆ proccessArgs() [8/9]

template<typename ... Args>

void FCT::Layout::proccessArgs	(	uint32_t	index,
		FCT::VertexLayout	vertexLayout,
		Args...	args )

private

在文件 layout.hpp 第 65 行定义.

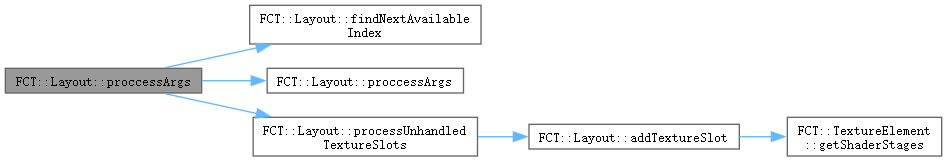

函数调用图:

◆ proccessArgs() [9/9]

template<typename ... Args>

void FCT::Layout::proccessArgs	(	UniformSlot	uniformSlot,
		Args...	args )

private

在文件 layout.hpp 第 91 行定义.

函数调用图:

◆ processUnhandledTextureSlots()

void FCT::Layout::processUnhandledTextureSlots ( )

private

在文件 layout.cpp 第 368 行定义.

函数调用图:

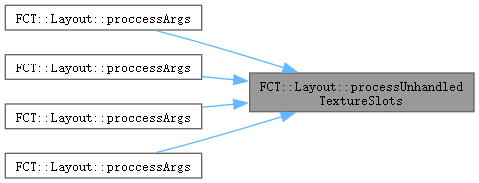

这是这个函数的调用关系图:

◆ removeTextureSlot()

void FCT::Layout::removeTextureSlot ( const char * name )

移除一个纹理资源槽位。

参数

name	要移除的纹理槽位名称。

注解: 修改布局会清空管线和资源缓存。

在文件 layout.cpp 第 110 行定义.

函数调用图:

这是这个函数的调用关系图:

◆ setFixedImage()

void FCT::Layout::setFixedImage	(	std::string	name,
		FCT::Image *	image )

设置一个固定的图像资源，该资源不会在 begin/end 之间被清除。

参数

name	资源在着色器中的名称。
image	指向 FCT::Image 对象的指针。

在文件 layout.cpp 第 27 行定义.

这是这个函数的调用关系图:

◆ setPixelLayout()

void FCT::Layout::setPixelLayout ( const FCT::PixelLayout & pixelLayout )

设置像素（片元）着色器的输出布局。

参数

pixelLayout 像素布局定义。

注解: 修改布局会清空管线和资源缓存。

在文件 layout.cpp 第 100 行定义.

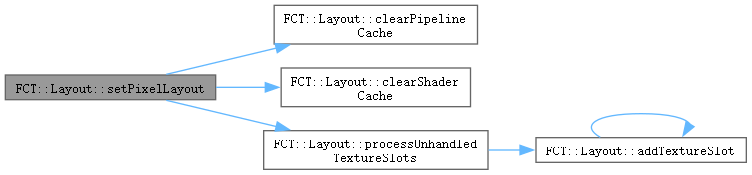

函数调用图:

类成员变量说明

◆ m_ctx

FCT::Context* FCT::Layout::m_ctx

private

在文件 layout.h 第 376 行定义.

◆ m_fixedImages

std::unordered_map<std::string, FCT::Image*> FCT::Layout::m_fixedImages

private

在文件 layout.h 第 383 行定义.

◆ m_hasPixelLayout

bool FCT::Layout::m_hasPixelLayout = false

private

在文件 layout.h 第 391 行定义.

◆ m_hasVertexLayout

bool FCT::Layout::m_hasVertexLayout = false

private

在文件 layout.h 第 390 行定义.

◆ m_nextAvailableIndex

uint32_t FCT::Layout::m_nextAvailableIndex = 0

private

在文件 layout.h 第 388 行定义.

◆ m_pass

FCT::RHI::Pass* FCT::Layout::m_pass

private

在文件 layout.h 第 394 行定义.

◆ m_passResourceCache

PassResourceCache FCT::Layout::m_passResourceCache

private

在文件 layout.h 第 399 行定义.

◆ m_passResourceState

PassResourceState FCT::Layout::m_passResourceState

private

在文件 layout.h 第 395 行定义.

◆ m_pipelineCache

PipelineCache FCT::Layout::m_pipelineCache

private

在文件 layout.h 第 400 行定义.

◆ m_pipelineState

TraditionPipelineState FCT::Layout::m_pipelineState

private

在文件 layout.h 第 396 行定义.

◆ m_pixelLayout

FCT::PixelLayout FCT::Layout::m_pixelLayout

private

在文件 layout.h 第 379 行定义.

◆ m_pixelResourceLayout

FCT::ResourceLayout FCT::Layout::m_pixelResourceLayout

private

在文件 layout.h 第 382 行定义.

◆ m_resourceLayout

FCT::ResourceLayout FCT::Layout::m_resourceLayout

private

在文件 layout.h 第 380 行定义.

◆ m_shaderCache

ShaderCache FCT::Layout::m_shaderCache

private

在文件 layout.h 第 401 行定义.

◆ m_textureFromPass

std::map<std::string, Image*> FCT::Layout::m_textureFromPass

private

在文件 layout.h 第 384 行定义.

◆ m_textureNames

std::unordered_map<std::string,const char*> FCT::Layout::m_textureNames

private

在文件 layout.h 第 385 行定义.

◆ m_unhandledTextureSlots

std::vector<TextureSlot> FCT::Layout::m_unhandledTextureSlots

private

在文件 layout.h 第 389 行定义.

◆ m_uniformLayouts

std::map<std::string, FCT::ConstLayout> FCT::Layout::m_uniformLayouts

private

在文件 layout.h 第 378 行定义.

◆ m_vertexLayouts

std::map<uint32_t, FCT::VertexLayout> FCT::Layout::m_vertexLayouts

private

在文件 layout.h 第 377 行定义.

◆ m_vertexResourceLayout

FCT::ResourceLayout FCT::Layout::m_vertexResourceLayout

private

在文件 layout.h 第 381 行定义.

该类的文档由以下文件生成:

src/Context/layout.h
src/Context/layout.cpp
src/Context/layout.hpp

类

Public 成员函数

Private 成员函数

Private 属性

详细描述

构造及析构函数说明

◆ Layout()

成员函数说明

◆ addSamplerSlot()

◆ addTextureSlot() [1/2]

◆ addTextureSlot() [2/2]

◆ addUniformSlot()

◆ addVertexLayout()

◆ allocatePixelShader()

◆ allocateUniform()

◆ allocateVertexShader()

◆ attachPass()

◆ begin()

◆ bindPixelShader() [1/3]

◆ bindPixelShader() [2/3]

◆ bindPixelShader() [3/3]

◆ bindSampler()

◆ bindTexture()

◆ bindUniform() [1/2]

◆ bindUniform() [2/2]

◆ bindVertexShader() [1/3]

◆ bindVertexShader() [2/3]

◆ bindVertexShader() [3/3]

◆ cachePixelShader()

◆ cacheVertexShader()

◆ clearPassResourceCache()

◆ clearPipelineCache()

◆ clearShaderCache()

◆ ctx()

◆ drawMesh() [1/2]

◆ drawMesh() [2/2]

◆ end()

◆ findNextAvailableIndex()

◆ getCachePixelShader() [1/2]

◆ getCachePixelShader() [2/2]

◆ getCacheVertexShader() [1/2]

◆ getCacheVertexShader() [2/2]

◆ getCurrentPassResource()

◆ getCurrentPipeline()

◆ proccessArgs() [1/9]

◆ proccessArgs() [2/9]

◆ proccessArgs() [3/9]

◆ proccessArgs() [4/9]

◆ proccessArgs() [5/9]

◆ proccessArgs() [6/9]

◆ proccessArgs() [7/9]

◆ proccessArgs() [8/9]

◆ proccessArgs() [9/9]

◆ processUnhandledTextureSlots()

◆ removeTextureSlot()

◆ setFixedImage()

◆ setPixelLayout()

类成员变量说明

◆ m_ctx

◆ m_fixedImages

◆ m_hasPixelLayout

◆ m_hasVertexLayout

◆ m_nextAvailableIndex

◆ m_pass

◆ m_passResourceCache

◆ m_passResourceState

◆ m_pipelineCache

◆ m_pipelineState

◆ m_pixelLayout

◆ m_pixelResourceLayout

◆ m_resourceLayout

◆ m_shaderCache

◆ m_textureFromPass

◆ m_textureNames

◆ m_unhandledTextureSlots

◆ m_uniformLayouts

◆ m_vertexLayouts

◆ m_vertexResourceLayout
